شرح تفصيلي لدور ووظائف محطات نقل الرفع SMT

تشكل محطات نقل الرفع SMT معدات مهمة ضمن خطوط إنتاج تكنولوجيا التركيب السطحي (SMT)، وتلعب دورًا حيويًا في عمليات التصنيع الإلكترونية. وظائفها وتطبيقاتها مفصلة أدناه من وجهات نظر متعددة:

التعريف الأساسي:

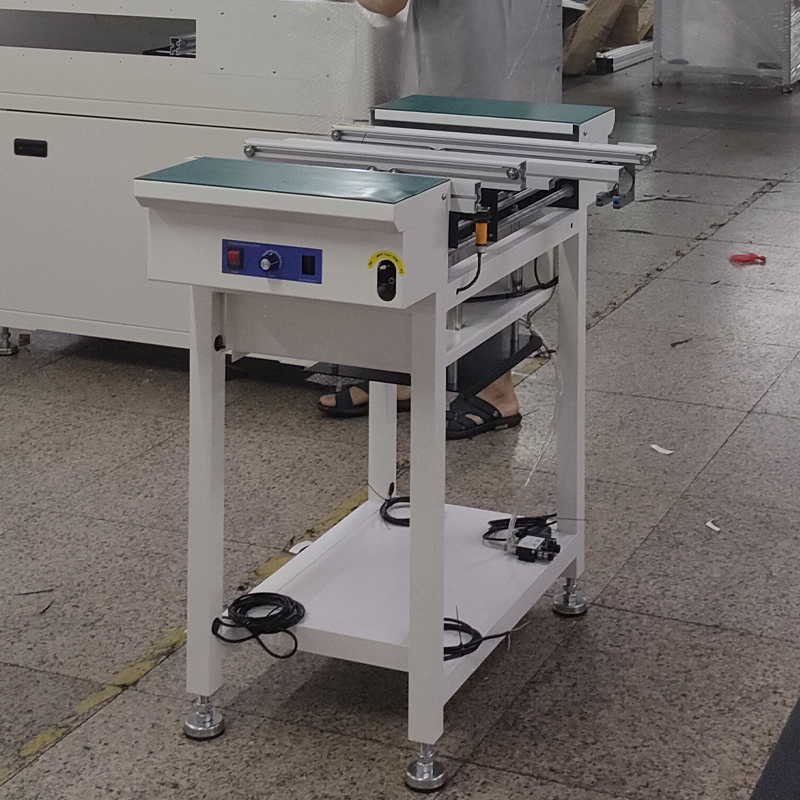

تعتبر محطة نقل الرفع SMT جهازًا محوريًا ضمن خطوط الإنتاج الآلية، مما يوفر إمكانات رفع ونقل دقيقة وفعالة. ومن خلال استخدام تقنية القيادة المتقدمة، فإنه يضمن انتقالًا سلسًا للمواد (مركبات ثنائي الفينيل متعدد الكلور في المقام الأول) بين ارتفاعات مختلفة، مما يؤدي إلى ربط العمليات الأولية والنهائية بشكل فعال. إن تصميمها الهيكلي المدمج، وتشغيلها سهل الاستخدام، وقدرتها العالية على التكيف يجعلها مكونًا لا غنى عنه في التصنيع الذكي الحديث.

الوظائف الأساسية:

‌الربط البيني لخط الإنتاج: يسهل نقل المواد بين خطوط إنتاج SMT، مما يتيح التسليم السلس من المعدات إلى المعدات.

‌التخزين المؤقت والتخزين المؤقت: يعمل كمنصة للتخزين المؤقت لثنائي الفينيل متعدد الكلور، أو الفحص، أو الاختبار، أو إدخال المكونات يدويًا.

‌النقل الدقيق: يتضمن نظام نقل دقيق لتحديد المواقع والنقل المستقر والدقيق لمركبات ثنائي الفينيل متعدد الكلور، واستيعاب لوحات الدوائر ذات الأبعاد المختلفة.

‌التعامل مع الحالات الشاذة: تقوم أجهزة الاستشعار المتقدمة بمراقبة حالة النقل في الوقت الفعلي، مما يؤدي إلى إطلاق الإنذارات وإيقاف العمليات مؤقتًا عند حدوث حالات شاذة لمنع تلف ثنائي الفينيل متعدد الكلور.

الميزات الوظيفية الأساسية:

نظام ضبط العرض الدقيق: يستخدم براغي الرصاص من النوع M وآليات الضبط اليدوية لضمان التشغيل المتوازي والسلس لمسارات الناقل المزدوجة.

تصميم الحزام المتخصص: تعمل الأحزمة المستوردة الدائرية أو المسطحة المقترنة بملفات المسار الحاصلة على براءة اختراع على حل تحديات الاحتفاظ بفتحة PCB الرقيقة.

التوصيل البيني الآلي: تتيح واجهة إشارة SMEMA القياسية التكامل عبر الإنترنت مع المعدات الأخرى للتشغيل الآلي.

سيناريوهات التطبيق النموذجية:

‌تصنيع الإلكترونيات‌: يُستخدم على نطاق واسع في صناعات الإلكترونيات وأشباه الموصلات لتوصيل معدات خط إنتاج SMT مثل آلات الالتقاط والمكان وأفران إعادة التدفق.

‌الأتمتة الصناعية‌: بمثابة رابط مهم بين قطاعات خط الإنتاج لتحقيق عمليات التصنيع الآلية.

الخدمات اللوجستية والنقل: حل تحديات تفريغ البضائع ورفعها ونقلها في الموانئ والمصانع والمستودعات والأماكن المماثلة.

اتصالات البيانات: ربط أجهزة البيانات المتنوعة مثل أجهزة الاستشعار ووحدات التحكم PLC لمعالجة البيانات في الوقت الفعلي.

من خلال قدرات الرفع والنقل الدقيقة، تعمل محطة النقل SMT على تحسين كفاءة ومرونة خطوط التصنيع الإلكترونية بشكل كبير، مما يثبت نفسها كعنصر لا غنى عنه في أنظمة إنتاج SMT الحديثة.
