ملخص النهج الأساسي لآلة Pick and Place من YAMAHA لتحسين كفاءة الإنتاج يجمع بين تكنولوجيا الأتمتة واستراتيجيات تحسين العملية لتحقيق اختراقات في القدرة الإنتاجية: نظام حركة عالي الدقة يتم استخدام المحركات الخطية للرفع المغناطيسي وآليات دفع الحزام الدوار لتحقيق دقة تحديد المواقع بمقدار ± 0.025 مم، مما يقلل من إعادة العمل الناتجة عن اختلال وضع المكونات. يزيد تصميم رأس الوضع الدوار للمحرك المباشر من سرعة وضع المكونات الدقيقة 0201 (0.4×0.2 مم) بنسبة 5% تحسين التغذية الذكي وحدات تغذية البكرات ذات السعة الكبيرة: تحل البكرات مقاس 13 بوصة محل البكرات مقاس 7 بوصات، مما يقلل تردد التغيير بنسبة 25% ويقلل وقت التوقف عن العمل وحدة تغذية SL (وحدة التغذية فائقة التحميل): تدعم الالتقاط التلقائي للمواد، مما يتيح التغذية المستمرة دون انقطاع

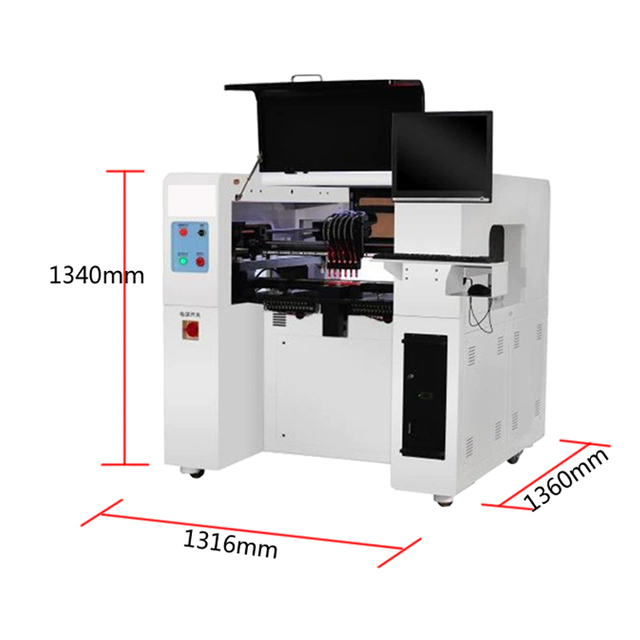

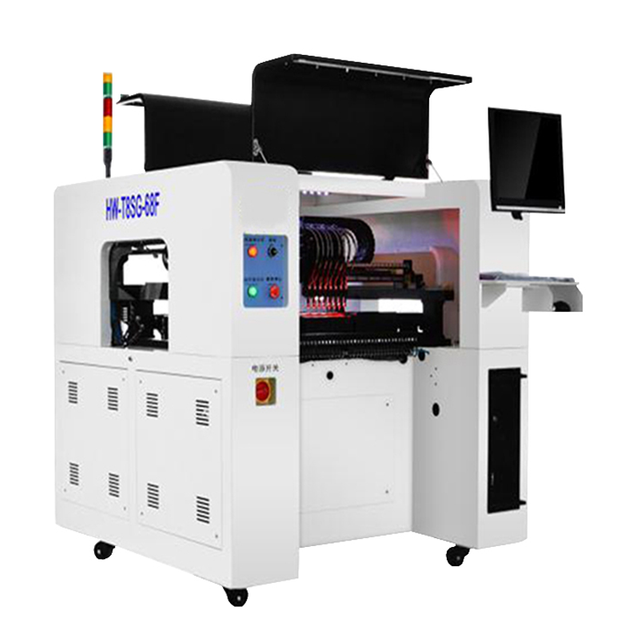

ملخص آلة الالتقاط والوضع هي المعدات الأساسية لتحقيق وضع المكونات تلقائيًا في التصنيع الإلكتروني، مع وظائفها الأساسية كما يلي: 1. تحقيق دقة تحديد موضع المكونات عالية الدقة دقة تحديد موضع مستوى الميكرون من خلال الأنظمة المرئية (مثل الكاميرات عالية الدقة) وآليات التحكم في الحركة الدقيقة (مثل المحركات الخطية للرفع المغناطيسي)، يمكن أن تصل دقة التنسيب إلى ±0.025 مم، مما يلبي متطلبات التنسيب للمكونات الدقيقة 01005 (0.4 × 0.2 مم). على سبيل المثال، يمكن لآلات وضع الرقاقة أن تحقق دقة تعبئة تبلغ 0.5 ميكرون، وهي مناسبة للمجالات الدقيقة مثل μLED وMEMS. التعرف والتصحيح الذكي استخدام خوارزميات التعلم الآلي لتحديد انحرافات موضع المكونات، والتعويض تلقائيًا عن أخطاء توسيع/انكماش ثنائي الفينيل متعدد الكلور، وتحقيق تكرار الموضع بنسبة 99.8%، والقضاء على الأخطاء التشغيلية البشرية. ثانيا. تعزيز كفاءة الإنتاج والمرونة القدرة على التنسيب عالي السرعة يحقق النموذج الأوتوماتيكي بالكامل سرعة وضع تبلغ 23500 رقاقة/ساعة (مكونات الشريحة في الساعة). يتيح هيكل البرج عمليات الالتقاط والمكان المتزامنة من خلال دوران 180 درجة، مما يحسن الكفاءة بنسبة 40%. التوافق متعدد المكونات الفوهات التكيفية: تستوعب الفوهات المفرغة الحزم من 0201 إلى 55 مم من الوحدات عالية الطاقة، مع مقابض هوائية متاحة للمكونات ذات الشكل غير المنتظم. نظام التغذية: يدعم أنواع تغذية متعددة بما في ذلك الشريط والأنبوب والصينية، مع خط واحد قادر على إدارة أكثر من 1000 نوع من المواد. ثالثا. ضمان جودة المنتج وموثوقيته تحسين إنتاجية اللحام التحكم الدقيق في ضغط الموضع (قابل للتعديل من 0.1 نيوتن إلى 400 نيوتن) والزاوية تقلل من مفاصل اللحام البارد/اختلال المحاذاة، مما يحسن دقة محاذاة دبوس شريحة BGA بنسبة 40% ويقلل معدلات عيوب وصلة اللحام إلى أقل من 0.02%. تصميم مقاوم للتداخل العبوات قصيرة الرصاص أو الخالية من الرصاص تقلل من الحث الطفيلي، مما يعزز أداء الدوائر عالية التردد ويدعم نقل الإشارة فوق 3 جيجا هرتز، وهو مناسب لتصنيع أجهزة 5G.
