آلة نقل المكوك الموازية

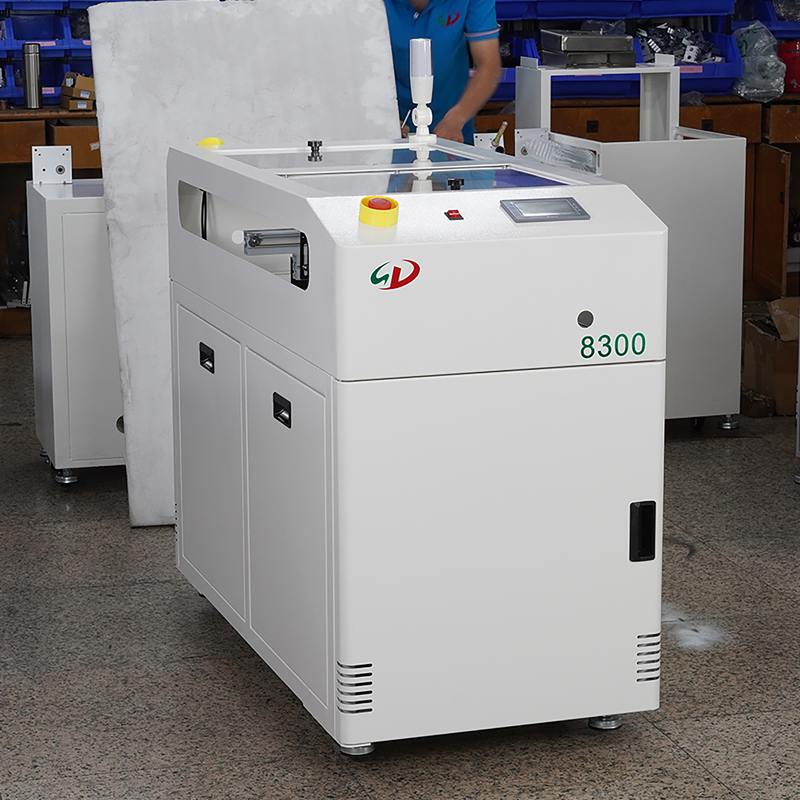

آلة نقل المكوك المتوازية هي آلة نقل انتقالية متوازية تم تطبيقها على خطين نقلان مع انحراف بين طرفين لخط الإنتاج الآلي أو خط الوسط. وهي تتألف بشكل أساسي من عدة أجزاء ، مثل تجميع الإطار ، والسيارة المتحركة ، ودليل النقل السكك الحديدية والتحكم الكهربائي. SMT Shuttle Conveyor هو ناقل تحميل مواز الاتصال أفقي خصيصًا لخطوط التثبيت أو المكونات ، والتي يتم استخدامها لنقل لوحة PCB. يمكن أن تلبي عرض 50 ~ 300 مم ، طول مناسب من الحامل أو إدراج مكون القصيرة. مناسبة لاتصال ترجمة التفكك بين خطوط متعددة من خطوط إنتاج SMT أو DIP أو أنظمة اللوجستية الأخرى ، يتم نقل قطعة العمل (PCB أو مادة الورقة) تلقائيًا إلى وضع إنتاج المعدات المحدد التالي. يمكن استخدامه مع 2 إلى 4 أسلاك التصحيح باستخدام لحام تراجع واحد فقط أو سلكين مكون من مكونات إضافية باستخدام لحام الموجة واحد فقط. تتضمن عملية إعداد آلة نقل آلة نقل SMT بشكل أساسي تركيب وتشغيل المعدات وتشغيلها. يتم تضمين الخطوات التالية: 1 ، تثبيت المعدات: أولاً وقبل كل شيء ، تأكد من أن أساس التثبيت لجهاز التحميل المتوازي ونظام المسار المزدوج مستقر وموثوق. ثم يتم تثبيت شيفتر التحميل المتوازي ونظام المسار المزدوج في الموضع المناسب وفقًا للتعليمات التي توفرها الشركة المصنعة. تأكد من أن جميع الموصلات ضيقة وأن الجهاز يعمل بسلاسة. 2. تعديل المسار: اضبط نظام المسار المزدوج للتأكد من أن المسارين متوازيين ومتساويين في الارتفاع. يمكن القيام بذلك عن طريق ضبط أقدام الدعم أو الفواصل في أسفل المسار. في الوقت نفسه ، تحقق مما إذا كانت المسافة بين المسارات تفي بمتطلبات شيفر التحميل المتوازي. 3. اتصال الجهاز: قم بتوصيل ناقل الحركة المتوازي مع نظام المسار المزدوج. عادةً ما يتضمن ذلك تثبيت عجلة محرك الأقراص في شيفتر الحمل على المسار وتوصيل مصدر الطاقة لمحافظة التحميل (مثل المحركات ، والأسطوانات ، وما إلى ذلك) بنظام المسار. 4 ، إعدادات نظام التحكم: وفقًا للاحتياجات الفعلية ، قم بتعيين نظام التحكم في جهاز التحميل المتوازي. قد يشمل ذلك معلمات مثل السرعة والتسارع والسفر وما إلى ذلك. في نفس الوقت ، تأكد من أن نظام التحكم وجهاز التعشيق السلامة لنظام المسار المزدوج عادة. 5 ، تصحيح أخطاء المعدات: بعد التأكد من أن جميع الاتصالات والإعدادات صحيحة ، تصحيح الأخطاء. بادئ ذي بدء ، قم بتنفيذ عملية عدم التحميل لمراقبة ما إذا كان الجهاز يعمل بسلاسة وما إذا كانت الضوضاء طبيعية. بعد ذلك ، يتم تنفيذ عملية التحميل لاختبار القدرة الاستيعابية واستقرار المعدات. 6 ، فحص السلامة: بعد الانتهاء من تصحيح الأخطاء ، فحص السلامة. تأكد من أن جميع حراس السلامة يعملون بشكل صحيح وأنه يمكن للمشغل تشغيل الجهاز بأمان. 7 ، استخدام المعدات وصيانتها: بعد استخدام الجهاز ، يجب إجراء الصيانة والتفتيش بشكل منتظم وفقًا لتوصيات الشركة المصنعة لضمان العملية العادية للمعدات وخدمة الجهاز.
