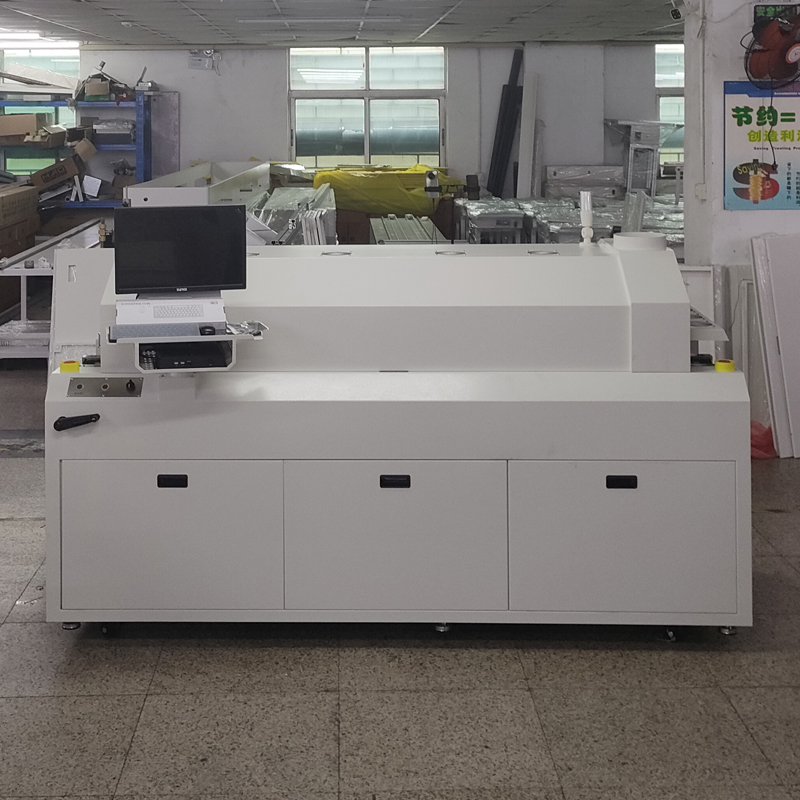

Распространенные проблемы и решения при пайке оплавлением

Пайка оплавлением является критически важным процессом в SMT (технологии поверхностного монтажа), и ее качество напрямую влияет на надежность электронных компонентов. Ниже приведены распространенные проблемы при пайке оплавлением и их решения, сгруппированные по типичным дефектам:

1. Короткие замыкания при пайке (перемычки)

Симптомы: Между соседними паяными соединениями образуются перемычки, вызывающие короткие замыкания.

Причины:

Слишком большие отверстия трафарета или офсетная печать паяльной пасты

Недостаточная точность размещения (смещение компонента)

Необоснованная температурная кривая оплавления (недостаточный предварительный нагрев или слишком высокая пиковая температура)

Решения:

Оптимизация процесса: уменьшите размер отверстия трафарета (например, уменьшите размер отверстия на 5–10%), отрегулируйте давление печати и угол ракеля.

Калибровка оборудования: проверьте точность размещения машины (обеспечьте точность ±0,05 мм), используйте SPI (систему проверки паяльной пасты) для контроля качества печати.

Регулировка температуры: увеличьте время предварительного нагрева (90–120 секунд), уменьшите пиковую температуру (типичный пик 235–245°C), избегайте чрезмерного растекания паяльной пасты.

2. Шарики припоя

Признак: вокруг паяных соединений разбросаны маленькие шарики припоя.

Причины:

Слишком быстрый рост температуры в зоне предварительного нагрева, приводящий к недостаточному испарению растворителя паяльной пасты.

Паяльная паста впитала влагу или срок ее годности истек.

Чрезмерный остаток флюса во время оплавления.

Решения:

Оптимизация кривой: Контролируйте скорость повышения температуры в зоне предварительного нагрева до 1-3°C/секунду, чтобы обеспечить достаточное испарение растворителя.

Обращение с паяльной пастой: Строго соблюдайте условия хранения (охлаждение при температуре 2–10°C, прогревание в течение 4 часов перед использованием), чтобы избежать использования паяльной пасты с истекшим сроком годности.

Регулировка параметров: выберите паяльную пасту с низким содержанием остатков, не требующую очистки, или увеличьте время выдержки (60–90 секунд) в зоне постоянной температуры (150–180°C).

3. Холодная пайка.

Симптомы: Шероховатая поверхность паяного соединения с плохой смачиваемостью.

Причины:

Недостаточная пиковая температура или слишком короткое время оплавления (например, ниже линии ликвидуса припоя)

Окисление контактных площадок или выводов компонентов.

Недостаточная активность паяльной пасты

Решения:

Проверка температуры: используйте измеритель температуры KIC, чтобы подтвердить фактическую пиковую температуру (припой Sn-Ag-Cu требует температуры ≥217°C).

Обращение с материалами: проверьте рейтинг MSL компонентов и печатных плат; запекать материалы, подверженные воздействию влаги (125°C/24 часа).

Выбор паяльной пасты: перейдите на высокоактивную паяльную пасту (например, с более сильным составом флюса).

4. Эффект надгробия

Симптомы: Один конец компонента для поверхностного монтажа отрывается от площадки.

Причины:

Значительная разница в теплоемкости между двумя концами площадок (например, заземляющие площадки охлаждаются быстрее)

Неравномерная печать паяльной пасты, вызывающая асинхронное время плавления на обоих концах.

Решения:

Конструкция контактной площадки: симметричная конструкция контактной площадки, добавление теплоизоляционных канавок к контактным площадкам заземления.

Оптимизация печати: симметричные отверстия трафарета для обеспечения одинакового объема паяльной пасты с обоих концов.

Регулировка температуры: Уменьшите скорость изменения температуры в зоне нагрева (например, 2°C/секунду) и увеличьте время выше линии ликвидуса (60–90 секунд).

5. Пустоты в паяных соединениях.

Признак: внутри паяного соединения присутствуют пузырьки или пустоты.

Причины:

Затрудненный выход летучих веществ паяльной пасты (например, паяные соединения BGA).

Чрезмерно высокая скорость повышения температуры во время оплавления.

Решения:

Оптимизация кривой: увеличьте время предварительного нагрева и уменьшите скорость повышения температуры до уровня ниже 1,5°C/секунду.

Улучшение материала: используйте паяльную пасту с низким содержанием пустот или предварительно отформованные листы припоя, а также применяйте пайку оплавлением в вакууме для паяных соединений с высокой плотностью.

Контроль процесса: оптимизируйте отверстие трафарета (увеличьте выпускные каналы), чтобы предотвратить разрушение паяльной пасты.

6. Смещение компонентов

Признак: компоненты меняют положение во время процесса оплавления.

Причины:

Чрезмерно высокая скорость воздушного потока в печи оплавления (>1,5 м/с)

Недостаточная вязкость паяльной пасты или ее разрушение.

Решения:

Регулировка оборудования: Уменьшите скорость воздушного потока внутри печи и используйте режим ламинарного потока.

Контроль паяльной пасты: выберите паяльную пасту высокой вязкости (например, типа 4), чтобы избежать разрушения после печати.

Оптимизация размещения: увеличьте давление размещения (для крупных компонентов) или используйте нижнюю дозировку для фиксации.

7. Деформация печатной платы

Признак: изгиб печатной платы приводит к плохой пайке.

Причины:

Низкое значение Tg материала печатной платы (например, стандартный FR4 Tg=130 ℃)

Крутой подъем и спад температурной кривой

Решения:

Обновление материала: используйте платы с высокой Tg (Tg≥170℃) или гибкие печатные платы.

Конструкция крепления: добавьте опорные приспособления (например, зажимы или держатели) для предотвращения высокотемпературной деформации.

Оптимизация кривой: Уменьшите скорость нагрева/охлаждения (например, 3°C/с → 1,5°C/с).

Ключевые точки управления процессом

Мониторинг в реальном времени: используйте SPI (проверка паяльной пасты), AOI (автоматическая оптическая проверка) и рентгеновское излучение (проверка BGA) для полного контроля процесса.

Техническое обслуживание оборудования: регулярно очищайте направляющие печи оплавления, калибруйте термопары и обеспечивайте стабильные температурные кривые.

Обзор DFM: участие на этапе проектирования печатной платы для оптимизации расположения площадок, трафарета и компонентов.

Анализ данных: оценивайте стабильность процесса с помощью CPK (индекс возможностей процесса) и постоянно повышайте производительность.

Систематический анализ коренных причин проблем и принятие целенаправленных мер позволяют значительно улучшить качество пайки оплавлением и сократить объем доработок.
