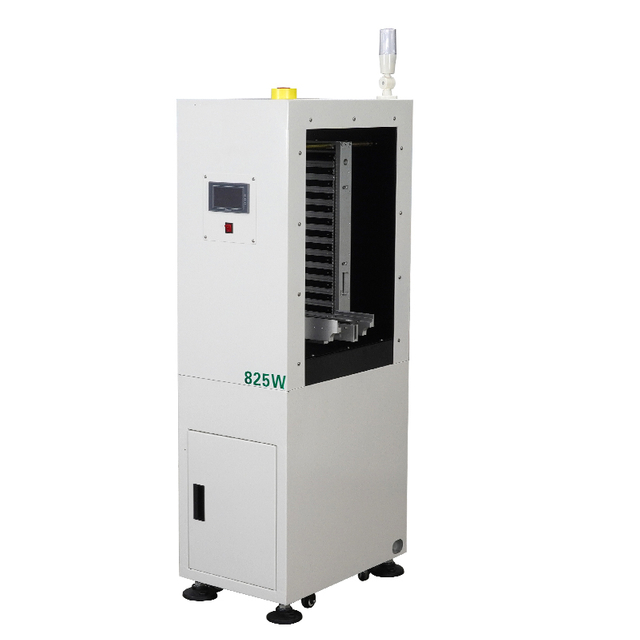

: Особенности оборудования для загрузки журналов из авиационного алюминия: Платы BGA, используемые в конце производственных линий по упаковке, тестированию и очистке полупроводников, хранятся в журнальном методе хранения и имеют функцию автоматического извлечения плат. Человеко-машинный интерфейс с сенсорным экраном для удобного и простого управления. Программируемый контроллер для стабильной и надежной работы с возможностью простого расширения и замены. Механизм толкания доски использует серводвигатель для толкания с регулируемой силой толкания, чтобы исключить повреждение продукта. Конфигурация многокадрового хранилища на платформе, поддерживающая функции однокадрового и многокадрового сбора материалов. Интерфейс подключения международного стандарта SMEMA для прямой интеграции с другим оборудованием. Опции: автоматическая регулировка ширины и система сетевых модулей TCP.
: Автоматическая машина для разгрузки штабелеров SMT (также известная как устройство подачи послойной укладки плат или автоматическое устройство подачи плат) представляет собой основное автоматизированное устройство, которое в основном используется для операций подачи плат на производственных линиях SMT (технология поверхностного монтажа), обеспечивая эффективную автоматическую передачу и укладку неизолированных печатных плат. Его основная функция — заменить ручной труд автоматизированными механизмами, подавая сложенные друг за другом заготовки печатных плат на производственную линию, чтобы обеспечить бесперебойный производственный процесс. В частности, после получения сигналов от последующего оборудования (например, машин для захвата и размещения или принтеров) он использует цилиндры толкающих пластин или механизмы конвейерной ленты, чтобы точно сбрасывать или проталкивать печатные платы на направляющую передачи, устраняя громоздкий процесс ручной укладки.
Краткое описание: Двухпутевой загрузчик плат SMT — это высокоэффективное автоматическое устройство подачи, разработанное специально для производственных линий с технологией поверхностного монтажа (SMT). Его основной особенностью является двухпутевая структура, которая может одновременно обрабатывать две печатные платы или гибкие платы FPC, что значительно повышает эффективность производственной линии. Ниже приводится подробное описание его основных характеристик и принципов работы: Двухдорожечная параллельная конструкция. Оборудование оснащено двумя независимыми дорожками, поддерживающими одновременную обработку двух печатных плат для обеспечения непрерывной подачи. По сравнению с однопутным оборудованием производственная мощность может быть увеличена на 40-60%, что делает его особенно подходящим для крупномасштабного серийного производства. Автоматизированная система подачи плат «Автоматическое переключение лотков»: с помощью подъемной платформы и системы толкателей платы печатных плат, хранящиеся в лотках, последовательно выталкиваются наружу; пустые лотки автоматически опускаются, а полные лотки автоматически перемещаются, обеспечивая непрерывную подачу без участия оператора. «Адаптивная регулировка». Ширина дорожки может регулироваться вручную или автоматически в соответствии с размерами печатной платы, совместимой с различными характеристиками печатных плат (например, голыми платами, полуфабрикатами). «Интеллектуальная система управления» использует микрокомпьютерный ПЛК для управления с сенсорным экраном «человеко-машинный интерфейс», позволяющий настраивать расстояние шага подъема стеллажа для материалов, скорость транспортировки и другие параметры. Оснащен системой самодиагностики неисправностей, аудиовизуальной сигнализацией и стандартными сигнальными интерфейсами SMEMA, что обеспечивает плавную интеграцию и сотрудничество с последующим оборудованием, таким как принтеры и машины для захвата и перемещения.

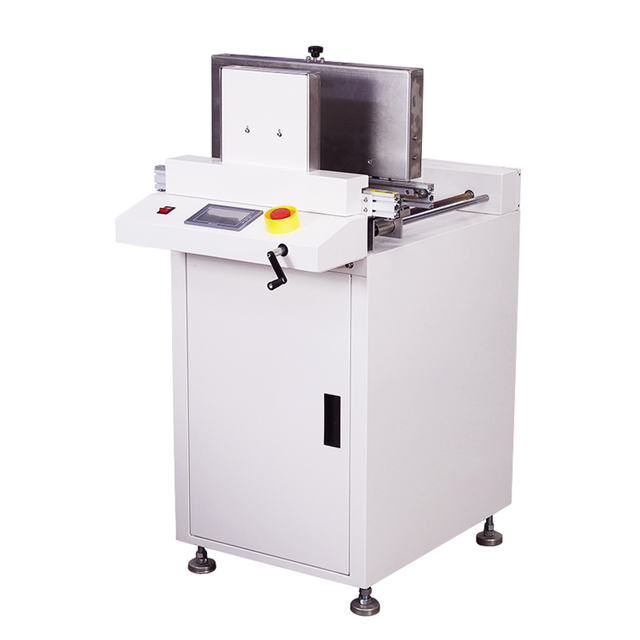

Краткое описание: Машина для загрузки плат с вакуумным присосом SMT является ключевым автоматизированным устройством в производственных линиях SMT (технология поверхностного монтажа), которое в основном используется для автоматической подачи и транспортировки печатных плат (печатных плат). Его основная функция — использовать технологию вакуумного всасывания для точного захвата и перемещения необработанных досок, заменяя ручные операции для повышения эффективности и точности производства. Функциональность Автоматическая подача: в качестве первого процесса в производственной линии SMT он последовательно всасывает и передает стопку пустых плат на станцию передачи или принтер. «Высокая совместимость»: поддерживает печатные платы различных размеров (от 50×50 мм до 250×400 мм) и толщины (1–30 мм). Некоторые модели могут работать с алюминиевыми подложками или двусторонними печатными платами с компонентами. Взаимодействие: обеспечивает связь с оборудованием выше и ниже по потоку, таким как загрузчики картона и перегрузочные станции, для создания полностью автоматизированных производственных линий. Технические принципы Вакуумная всасывающая система: Создает отрицательное давление с помощью вакуумного генератора или вакуумного насоса, при этом присоски прилипают к поверхности печатной платы. Сила всасывания регулируется (например, конструкция присоски высокого давления). Компоновка присосок является гибкой, поддерживая регулировку положения для размещения различных типов досок. «Система управления и привода»: ПЛК (программируемый логический контроллер) + сенсорный экран HMI для автоматического/ручного переключения режимов и настройки параметров. Поступательный механизм (например, шариковый винт) обеспечивает точное позиционирование печатной платы (точность ±0,05 мм). Вакуумная машина для обработки печатных плат SMT — это важнейшее автоматизированное устройство на производственных линиях SMT (технология поверхностного монтажа), которое в основном используется для автоматической подачи и транспортировки печатных плат (печатных плат). Его основной функцией является обеспечение точного захвата и транспортировки чистых досок с использованием технологии вакуумного всасывания, заменяющей ручные операции для повышения эффективности и точности производства.

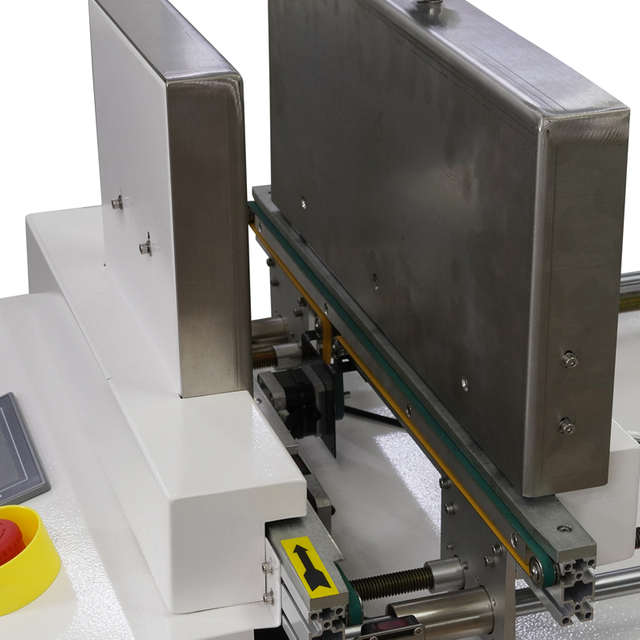

Краткое описание: Вакуумно-присосочная машина для загрузки досок. Устройство всасывания голых досок: вакуумная присоска в сборе с подъемной платформой, передающая сложенные стопкой голые доски посредством всасывания с отрицательным давлением (давление воздуха 4-6 кг/см²). Расстояние между присосками регулируется (совместимо с печатными платами размером от 50×50 мм до 510×460 мм). Интеллектуальное управление: интерфейс ПЛК + сенсорный экран, интегрированный с сигнальным интерфейсом SMEMA для соединения производственных линий. Рабочий процесс Режим склеивания: подъем и подача чистых досок → Захват досок с помощью вакуумной присоски → Перевод на трек → Выпуск и транспортировка.
: Машина для загрузки и разгрузки плат SMT представляет собой автоматизированное устройство, которое объединяет функции автоматической подачи (загрузки) и сбора (разгрузки) печатных плат. Он широко используется в начале и конце производственных линий SMT для обеспечения передачи печатных плат с замкнутым контуром. Его основные преимущества включают экономию места, сокращение ручного вмешательства и повышение непрерывности производственной линии. Следующий анализ охватывает структурную конструкцию, режимы работы, технические параметры и критерии выбора: Модульная конструкция

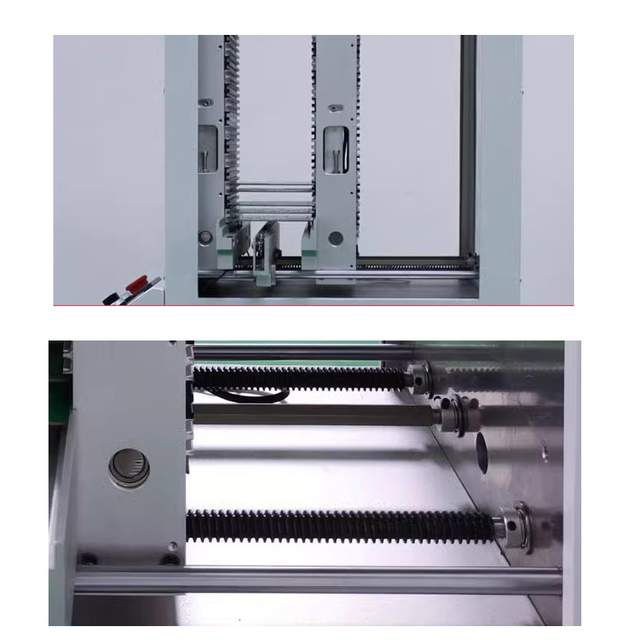

Устройство подачи плат: используются вакуумные присоски (для голых плат) или механизм толкания плат (для плат с компонентами), подача плат слой за слоем через подъемную платформу. Присоска в сборе поддерживает боковую регулировку для размещения досок различной ширины14. «Блок сбора плат»: оснащен подъемным механизмом с шариковым винтом и системой позиционирования лотка для материала, он сортирует печатные платы на основе сигналов NG/OK. Время автоматической замены лотка для материала составляет примерно 30 секунд34. Центральное управление: человеко-машинный интерфейс ПЛК + сенсорный экран, интегрированный с сигнальным интерфейсом SMEMA для обеспечения полнофункционального соединения. Двухрежимная работа. Одноплатный режим: вакуумные присоски непосредственно прикрепляются к голым доскам и транспортируют их на дорожку (подходят для голых досок). Режим Dual-Board: Толкатель в поворотной коробке вталкивает печатные платы с компонентами в направляющую (высота компонентов должна быть ≤10 мм).
кратким описанием в журнале: Разъединитель и загрузочная машина SMT — это интегрированное подающее устройство, разработанное специально для производственных линий SMT, сочетающее в себе двойные функции штабелеукладчика и машины для подачи в оборотные коробки для обеспечения автоматической подачи в двух режимах: голые доски и доски, загруженные в перевернутые коробки. Его основные характеристики и принципы работы заключаются в следующем: Двухрежимная параллельная работа. Режим разгрузки штабелей: для односторонних досок или голых досок вся стопка может быть помещена непосредственно в зону хранения над направляющими (вместимость: 50–300 штук), а доски по одной выдвигаются на конвейерную дорожку с помощью системы толкания досок. Режим загрузки: подходит для двусторонних плат или печатных плат с компонентами, поворотный стол автоматически переключается между подъемом и опусканием. Когда пустой поворотный стол опускается, его место занимает полный поворотный стол, обеспечивая непрерывную подачу. Эти два режима можно гибко переключать в соответствии с различными требованиями производственного процесса. «Интеллектуальная система управления» включает человеко-машинный интерфейс ПЛК + сенсорный экран, позволяющий настраивать скорость толкателя, расстояние шага подъема и переключение режимов; Включает стандартный интерфейс SMEMA для плавной интеграции с принтерами/перегрузочными машинами и реагирования на сигналы спроса на последующее оборудование.

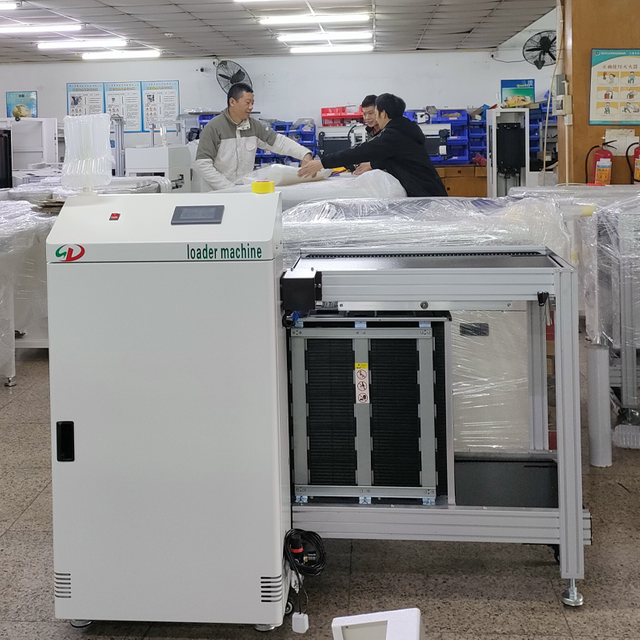

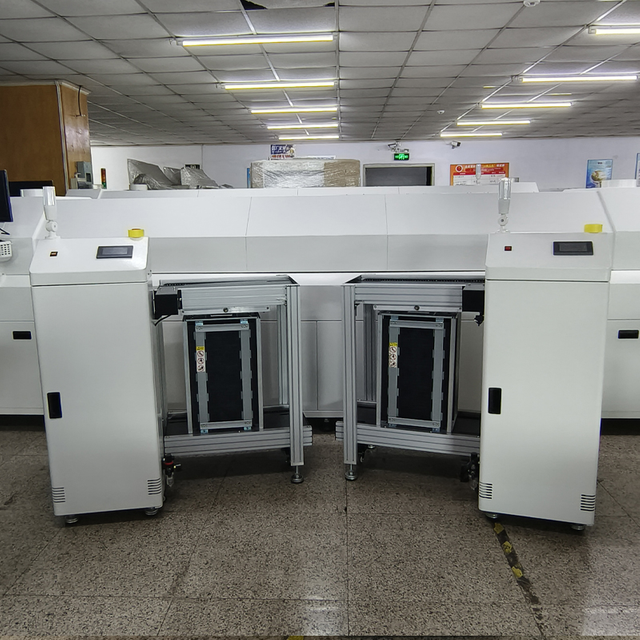

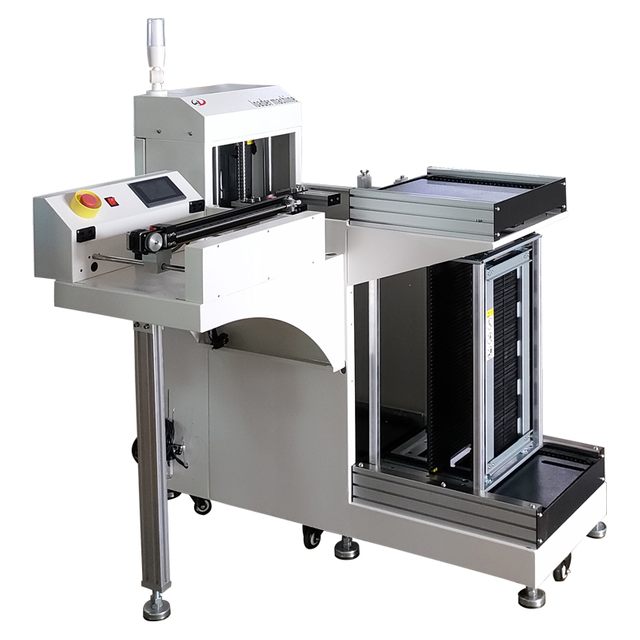

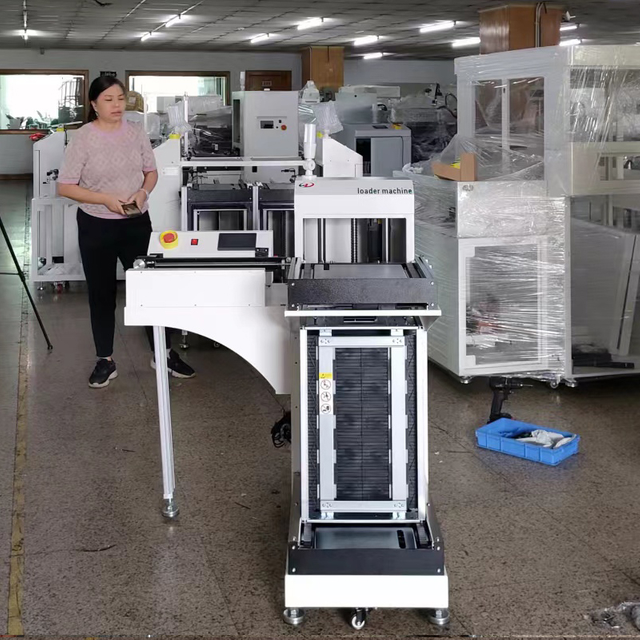

обзором: Загрузчик печатных плат SD-825L/833L/839L SMT в основном используется в передней части производственной линии SMT, которая может транспортировать печатную плату к следующей автоматической машине для печати паяльной пасты, машине для захвата и размещения SMT и некоторым другим комплектам оборудования. Он имеет функцию автоматической загрузки картона, что позволяет сэкономить трудозатраты, повысить эффективность производства и увеличить выход продукции.

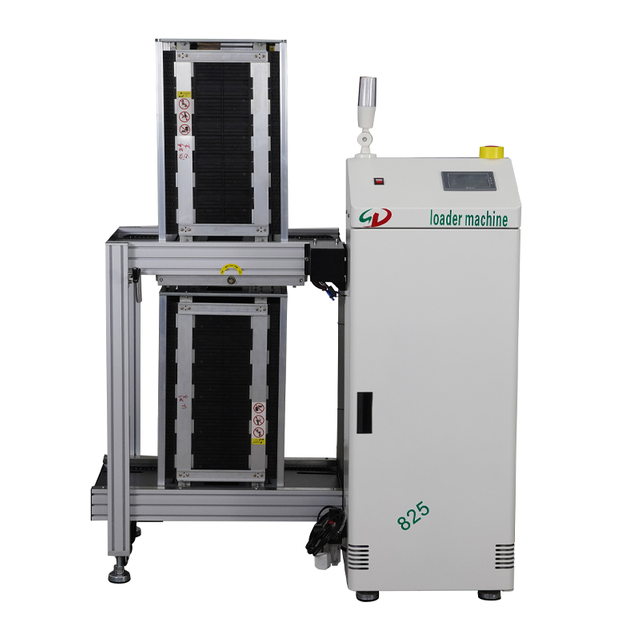

Краткое описание: Загрузчик печатных плат SD-825/833/839 SMT в основном используется в передней части производственной линии SMT, которая может транспортировать печатную плату к следующей автоматической машине для печати паяльной пасты, машине захвата и размещения SMT и некоторым другим комплектам оборудования. Он имеет функцию автоматической загрузки картона, что позволяет сэкономить трудозатраты, повысить эффективность производства и увеличить выход продукции.
