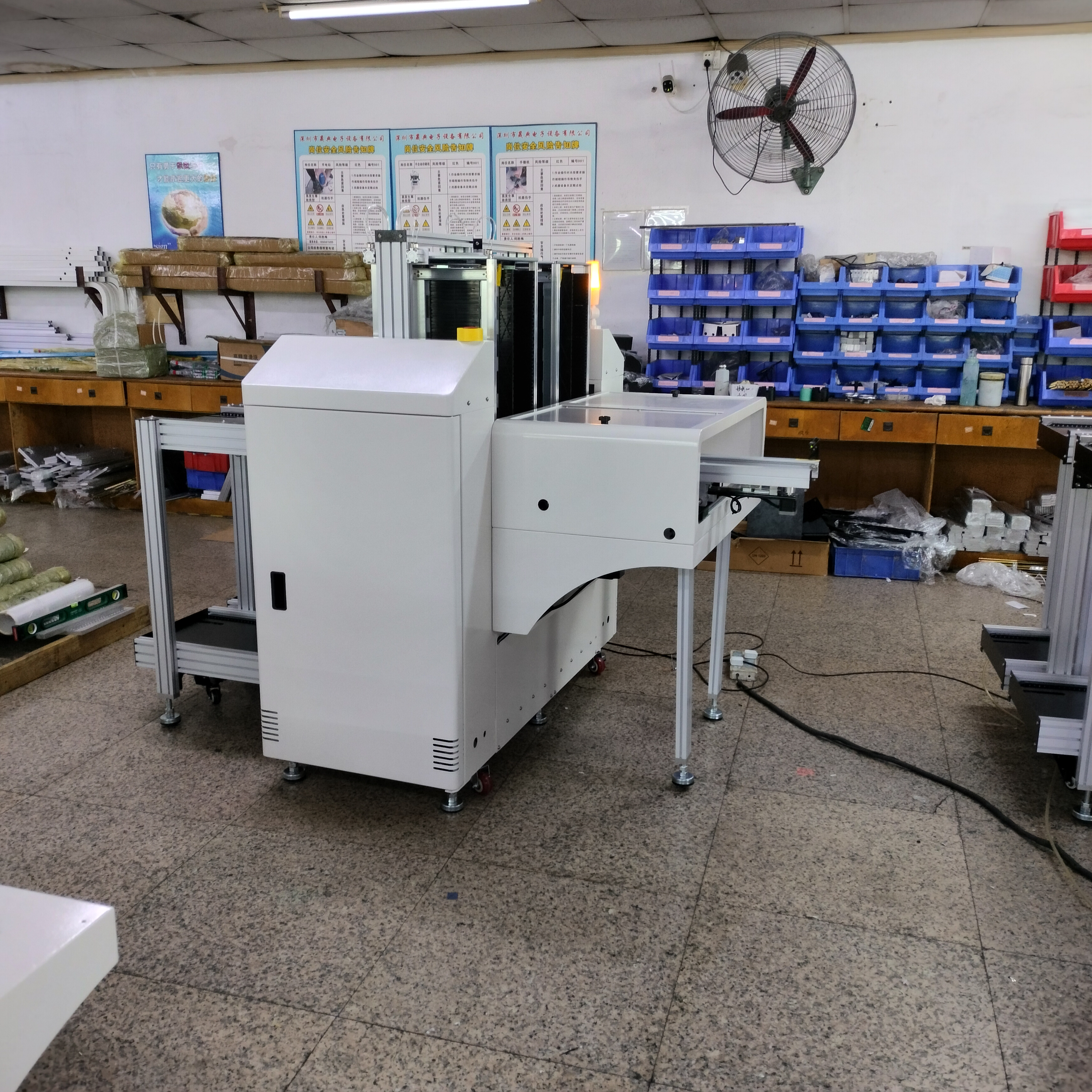

Guia de operação e manutenção da máquina offline SMT

Guia de operação e manutenção da máquina offline SMT , lógica de operação de equipamentos abrangentes e pontos-chave para a prática no local:

‌ Procedimentos operacionais do padrão ‌

‌ Compreenda a preparação ‌

Confirme que a pressão do medidor de pressão é estável em ‌0,4 ~ 0,55 MPa‌ e que a fonte de alimentação está conectada com segurança‌.

Ajuste a largura da pista para corresponder ao tamanho da PCB, garantindo um intervalo de transmissão de aproximadamente ‌1mm‌ para evitar arranhar os componentes‌.

Coloque uma caixa de rotatividade vazia na extremidade da saída e verifique se a capacidade de carga da caixa corresponde ao tamanho do PCB.

‌ Monitoramento operacional‌

Após a startup, o equipamento recebe automaticamente a PCB na área de armazenamento temporária e a posiciona para transmissão via sensores.

Observe de perto as ações de classificação:

‌ Boards qualificados‌: O braço robótico os transfere para a caixa de rotatividade para empilhamento; Quando a caixa atingir 80% de capacidade, substitua -a por uma caixa vazia.

‌Stons unqualificados: O mecanismo de classificação pneumático os direciona para a área de retrabalho, com um tempo de resposta <0,5 segundos.

Os operadores não devem entrar na faixa operacional do braço robótico; Em caso de anormalidades repentinas, acione imediatamente o botão de parada de emergência.

‌ Managemental da final ‌

Ao transferir caixas completas de PCBs, manuseie -as suavemente para evitar o desapego dos componentes ou a deformação da placa.

Salve os registros de dados de produção e desligem a fonte de alimentação e as válvulas de ar de acordo com os procedimentos.

Pontos -chave de segurança e eficiência

Controle ambiental: temperatura 20–28 ° C, umidade de 50 a 60%, para evitar danos estáticos.

Classificação do sistema Calibração: teste regularmente a precisão dos caminhos de classificação da placa NG para impedir a mistura da placa.

Manuseio de emergência: quando uma placa estiver presa, desligue o ar e a energia e use ferramentas especiais para removê -la; Não puxe ou arraste com força.
