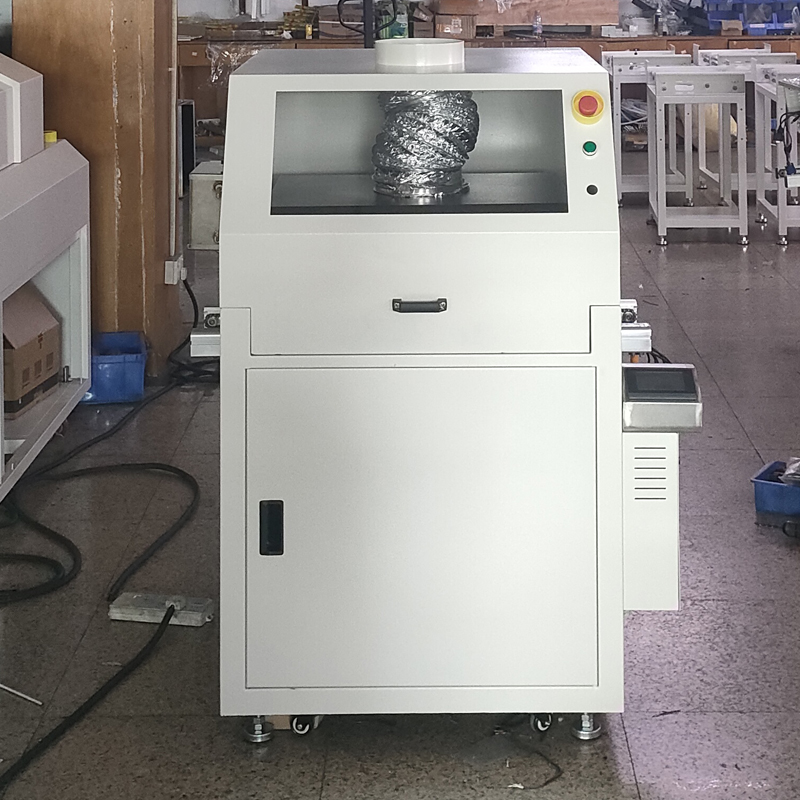

مبدأ العمل لآلة رش اللحام الموجي

مبدأ العمل لل آلة رش اللحام الموجية تهدف إلى تفتيت التدفق من خلال فوهة دقيقة ورشه بالتساوي على سطح اللحام للوحة PCB لإزالة الأكاسيد وتقليل التوتر السطحي للحام، والتحضير لعملية اللحام اللاحقة.

يتم تفتيت تدفق السائل إلى جزيئات بحجم ميكرون باستخدام فوهات الموجات فوق الصوتية أو الهوائية (عادة ما يتم التحكم في سمك الطلاء عند 5-15 ميكرومتر). ‌ ‌

يمكن للفوهة ضبط مسار الرش وسرعته للتكيف مع أحجام لوحة PCB المختلفة. تدعم بعض المعدات الرش الانتقائي لتوفير استخدام التدفق. ‌ ‌

يكتشف مستشعر الأشعة تحت الحمراء دخول لوحة PCB ويقيس عرضها، مما يؤدي إلى بدء تشغيل نظام الرش. ‌ ‌

تتحكم سكة توجيه النقل بدقة في موضع لوحة PCB للتأكد من أن طلاء الرش يغطي مناطق اللوحة والمسمار. ‌ ‌

يضمن تصميم الفوهة المستورد رشًا موحدًا ومضادًا للانسداد، ويتوافق مع التدفقات المختلفة (مثل نوع الصنوبري والنوع غير النظيف). ‌ ‌

يتراوح نطاق تنظيم الضغط عادةً من 3 إلى 4 كجم/سم⊃2، ويتم التحكم في استقرار تدفق الهواء بواسطة صمام كهرومغناطيسي. ‌ ‌

يتم ضبط المعلمات مثل سرعة الرش والمسار والجرعة بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو الكمبيوتر الصناعي، وفقًا لمعايير اللحام IPC. ‌ ‌

تم تجهيز بعض المعدات المتطورة بنظام مراقبة بصري لتوفير تعليقات في الوقت الفعلي حول جودة الرش. ‌ ‌

يقوم التدفق بإزالة الأكسيد الموجود على سطح الوسادات والدبابيس، مما يعزز قابلية اللحام للتبلل. ‌ ‌

Youdaoplaceholder0 التخزين المؤقت للصدمات الحرارية ‌ : في مرحلة التسخين المسبق اللاحقة (80-130 درجة مئوية)، يتم تطاير المذيب بشكل أكبر لمنع المسامية أثناء اللحام.
