Introdução ao produto:
(1) Aplicação:

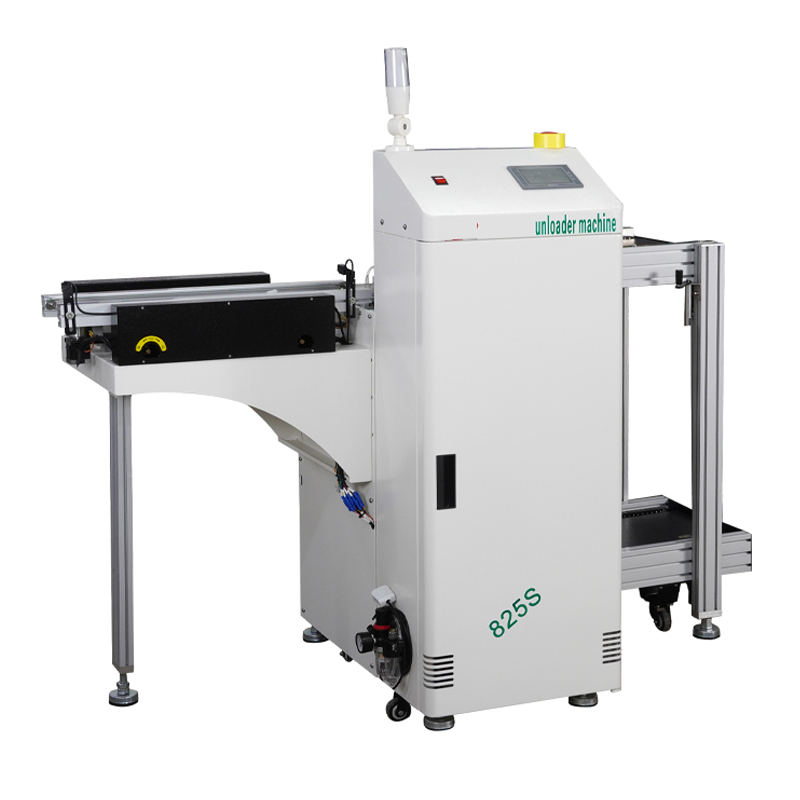

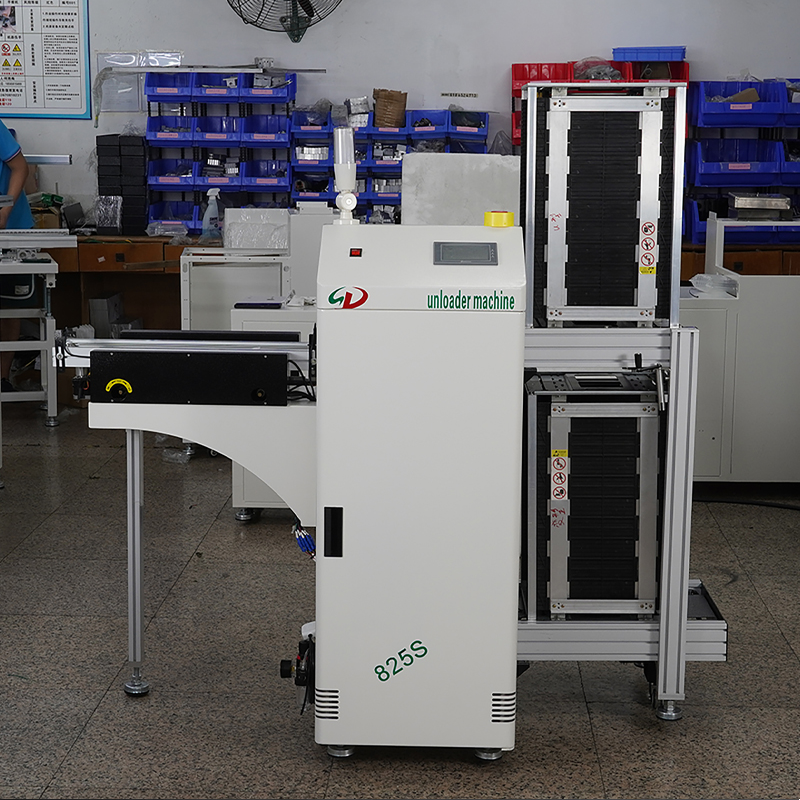

SD-825S/833S/839S SMT placa SMT O descarregador automático de PCB é usado principalmente na parte traseira da linha de produção SMT para recuperar placas de PCB da máquina de impressão de solda automática, picareta de SMT e mecanismo e outros grupos de equipamentos na revista. Ele tem a função da recuperação automática do conselho, que pode economizar custos de mão -de -obra, melhorar a eficiência da produção e aumentar a produção do produto.
(2) Recursos:
1. Estrutura da aparência: estrutura de ouro da placa + perfil de alumínio dentro e fora do quadro, o tratamento de pulverização de superfície, a cor é branca.
2. Microcomputer PLC Control System, com trabalho estável e confiável
3. Operação da operação sensível da tela de toque, com a função do diagnóstico automático de falhas, diálogo conveniente para homem-máquina
4.
5. A distância de elevação do rack de material pode ser definida de acordo com a altura dos componentes da PCB.
6. Com a função de contagem automática, conveniente para estatísticas de produção.
7. Caminho do ar especial, design humanizado para garantir que a placa da PCB não seja quebrada, melhore a eficiência da produção.
8. Compatível com a interface SMEMA padrão
9. O dispositivo alimentador empurra a placa de PCB com um motor de passo
10. A velocidade, a distância e a força do motor de passo podem ser ajustadas
11. A velocidade da correia transportadora é ajustável
Parâmetros do produto:
Modelo | SD-825S | SD-833 s | SD-839 s |
aplicável da revista Tamanho | 355*320*563mm | 460*400*563mm | 535*460*570mm |
Tamanho da PCB | 350*(50-250) mm | 460*(50-330) mm | 535*(50-390) mm |
Peso | 200 kg | 230 kg | 250 kg |
Dimensão | 1550 * 720 * 1250 mm | 1800*810*1250 | 2000*880*1250 |
Fonte de energia | Única fase 220V 50/60Hz | ||
Iniciar energia/energia sem carga | 105 w | ||
Espessura da PCB | 0,6-3,0 mm | ||
Distância da etapa de levantamento | 10, 20, 30, 40, 50 (mm) podem ser definidos livremente | ||
de ar Suprimento | 5-6 kg | ||
Borda fixa | Borda frontal fixa (borda traseira fixa pode ser personalizada) | ||
Direção de transporte | L → R (R → L pode ser personalizado) | ||
Altura de transporte | 900 ± 20mm | ||
Distância da etapa opcional | 1 ~ 5 etapas (distância de 10 mm de etapa) | ||
Resistência à tensão | Terminal CA para o aterramento 1500VAC, 1 minuto | ||
Ambiente de Aplicação | Ambiente sem gás e poeira corrosivos | ||
Anti-interferência | Ruído de tensão: 1000VP-P, largura de pulso 1us, 1 minuto | ||
Plc | Siemens (dispositivo de controle especificado) | ||
Tela de toque | Samkoon 4.3# tela de toque inteligente | ||
E Motor do levador | 90W Lingyi aprimorado com motor de freio | ||
S ensor | Omron D6 japonês1 | ||
U fotoelétrico | Omron 671 japonês 670 | ||
Haste de parafuso de bola | Taiwan Silver | ||
