مقدمة المنتج:
(1) التطبيق:
SD-825S/833S/839S SMT board يتم استخدام أداة تفريغ PCB الأوتوماتيكية بشكل أساسي في الجزء الخلفي من خط إنتاج SMT لاسترداد لوحات PCB من آلة طباعة اللحام الأوتوماتيكية وآلة SMT للالتقاط والوضع ومجموعات المعدات الأخرى في المجلة. إنها تتمتع بوظيفة استرجاع اللوحة تلقائيًا، والتي يمكن أن توفر تكلفة العمالة، وتحسن كفاءة الإنتاج وتزيد إنتاج المنتج.
(2) الميزات:
1. هيكل المظهر: هيكل لوحة ذهبية + ملف ألومنيوم داخل وخارج الإطار، معالجة رش السطح، اللون أبيض.
2. نظام التحكم PLC بالكمبيوتر الصغير، مع عمل مستقر وموثوق
3. تشغيل عملية عرض شاشة اللمس الحساسة، مع وظيفة التشخيص التلقائي للأخطاء، والحوار المريح بين الإنسان والآلة
4. صوت وضوء متعدد ووظيفة إنذار سريعة تعمل باللمس
5. يمكن ضبط مسافة الرفع لرف المواد وفقًا لارتفاع مكونات PCB.
6. مع وظيفة العد التلقائي، مريحة لإحصاءات الإنتاج.
7. مسار هواء خاص، تصميم أنسنة لضمان عدم دفع لوحة PCB للكسر، وتحسين كفاءة الإنتاج.
8. متوافق مع واجهة SMEMA القياسية
9. يقوم جهاز التغذية بدفع لوحة PCB بمحرك متدرج
10. يمكن تعديل سرعة ومسافة وقوة محرك السائر
11. سرعة الحزام الناقل قابلة للتعديل
معلمات المنتج:
نموذج |
SD-825S |
SD-833 س |
SD-839 س |
المطبق المجلة حجم |
355*320*563 مللي متر |
460*400*563 مللي متر |
535*460*570 مللي متر |
حجم ثنائي الفينيل متعدد الكلور |
350*(50-250) ملم |
460*(50-330) ملم |
535*(50-390) ملم |
وزن |
200 كجم |
230 كجم |
250 كجم |

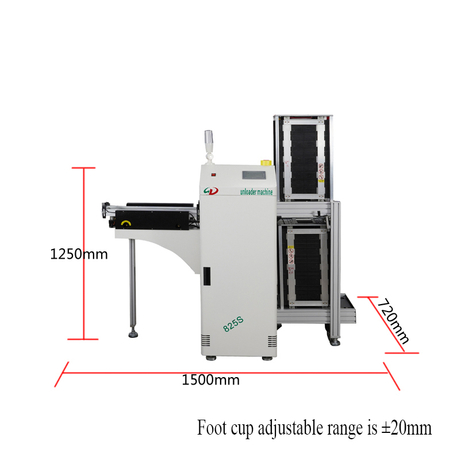

البعد |
1550*720*1250 ملم |
1800*810*1250 |
2000*880*1250 |
مزود الطاقة |
مرحلة واحدة 220 فولت 50/60 هرتز |
||
بدء التشغيل/الطاقة بدون تحميل |
105 واط |
||
سمك ثنائي الفينيل متعدد الكلور |
0.6-3.0 ملم |
||
رفع مسافة الخطوة |
يمكن ضبط 10، 20، 30، 40، 50 (مم) بحرية |
||
الهواء إمدادات |
5-6 كجم |
||
حافة ثابتة |
الحافة الأمامية ثابتة (يمكن تخصيص الحافة الخلفية الثابتة) |
||
اتجاه النقل |
L → R (يمكن تخصيص R → L) |
||
ارتفاع النقل |
900 ± 20 ملم |
||
مسافة خطوة اختيارية |
1 ~ 5 خطوات) والتي تُستخدم لطباعة المكونات الإلكترونية المجمعة بدقة على لوحات الدوائر المطبوعة (PCBs). يلعب هذا النوع من المعدات دورًا مهمًا في صناعة الإلكترونيات لأنه يزيد الإنتاجية ويقلل من مدخلات العمالة ويوفر منتجات ذات جودة أعلى. |
||
مقاومة الجهد |
محطة التيار المتردد إلى الأرض 1500VAC، 1 دقيقة |
||
بيئة التطبيق |
بيئة خالية من الغاز والغبار المسببة للتآكل |
||
مكافحة التدخل |
ضوضاء الجهد: 1000Vp-p، عرض النبض 1us، 1 دقيقة |
||
بلك |
سيمنز (جهاز التحكم المحدد) |
||
شاشة تعمل باللمس |
سامكون 4.3# شاشة لمس ذكية |
||
الإلكترونيةمحرك الرافعة |
90 واط LINGYI محسن مع محرك الفرامل |
||
Sمستشعر |
اومرون اليابانية D61 |
||
يو الكهروضوئية |
اومرون ياباني 671670 |
||
قضيب لولبي كروي |
تايوان الفضة |
||
