Введение продукта:
(1) Приложение:

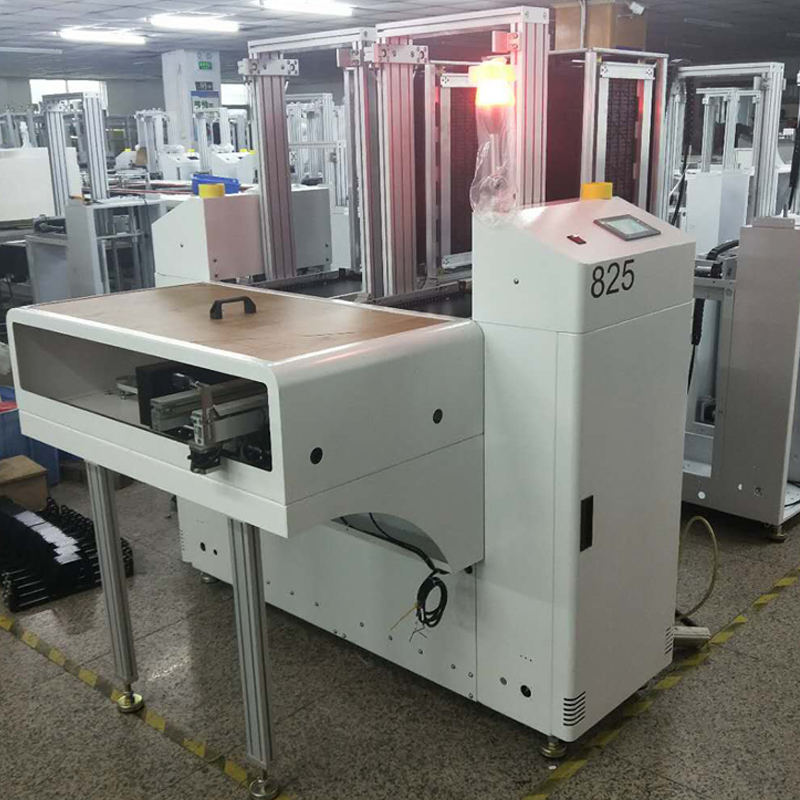

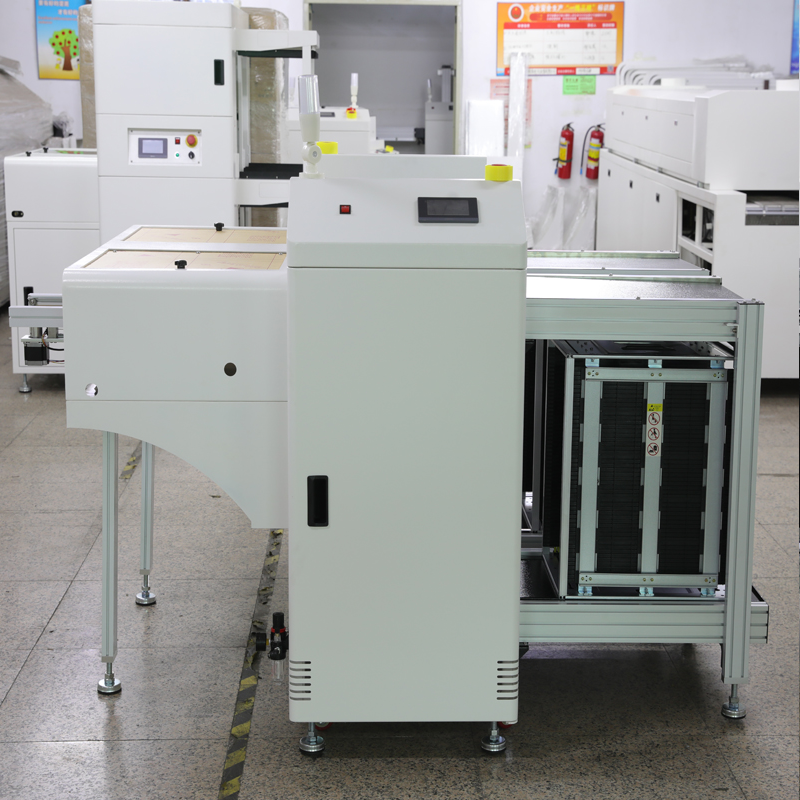

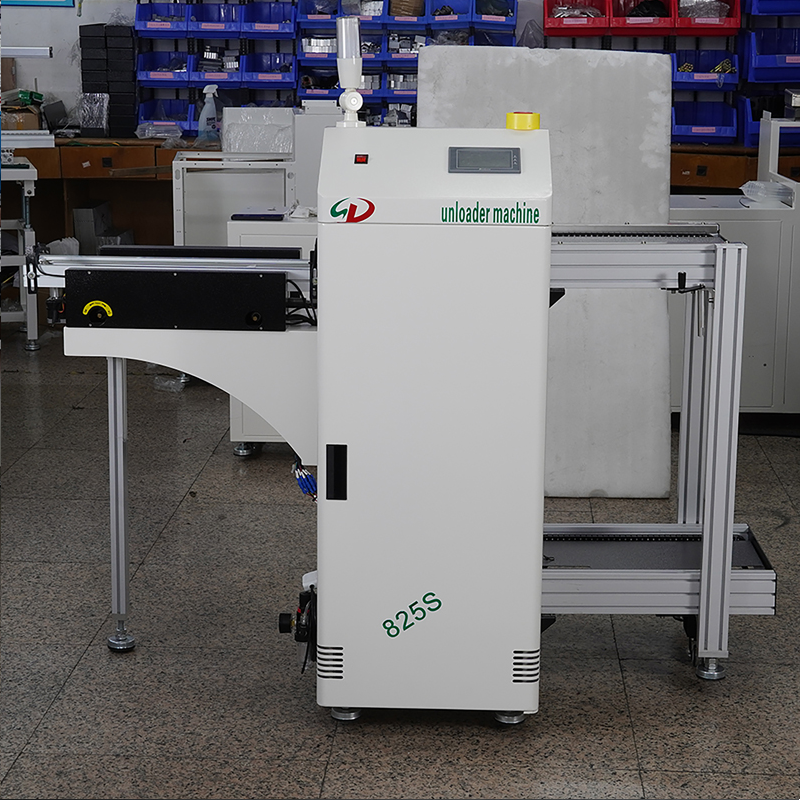

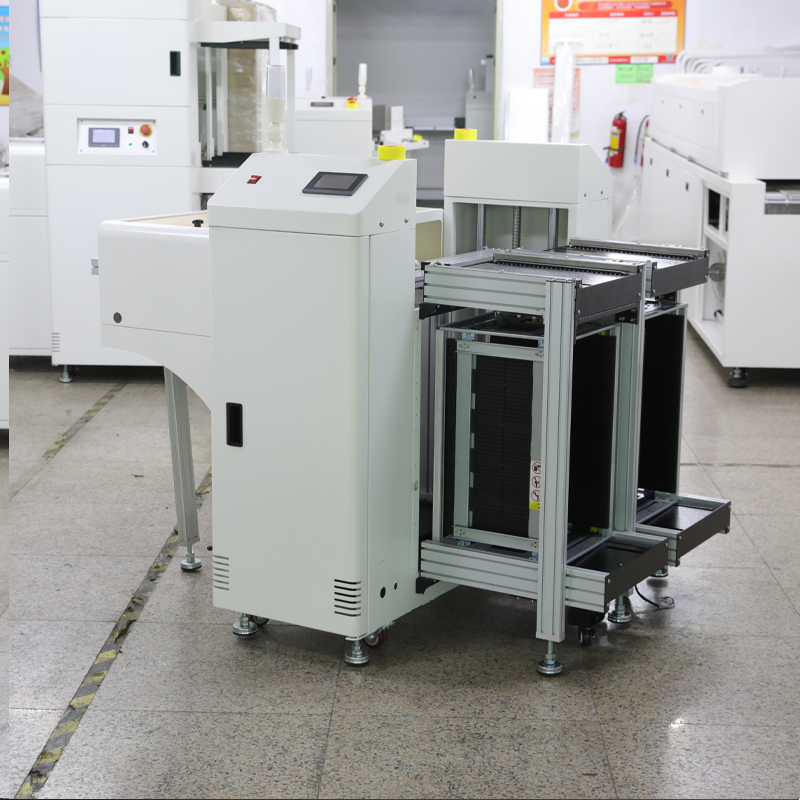

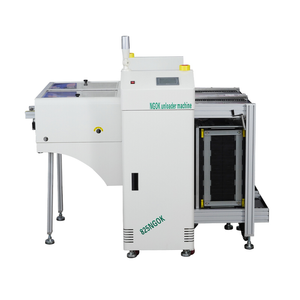

SD-825S/833S/839S SMT Board Automatic PCB Unloader в основном используется в задней части производственной линии SMT для извлечения плат печатных плат от автоматической машины для печати припоя, SMT Pick и Mate Machine и других групп оборудования в журнал. Он имеет функцию автоматического поиска платы, которая может сэкономить затраты на рабочую силу, повысить эффективность производства и повысить производительность продукта.
(2) Особенности:
1. Структура внешнего вида: структура золота на пластине + алюминиевый профиль В раме и за ее пределами, обработка распыления поверхности, цвет белый.
2. Система управления PLC Microcomputer, со стабильной и надежной работой
3. Работа чувствительного сенсорного экрана, с функцией автоматической диагностики неисправностей, удобного диалога Man-Machine
4. Несколько звуковых и световых и сенсорного экрана Функция тревоги.
5. Расстояние подъема на стойку материала может быть установлено в соответствии с высотой компонентов печатной платы.
6. с помощью автоматической функции подсчета, удобная для производственной статистики.
7. Специальный воздушный путь, гуманизированный дизайн, чтобы гарантировать, что плата PCB не разбита, повышает эффективность производства.
8. Совместим со стандартным интерфейсом SMEMA
9. Устройство подачи толкает плату платы с помощью шагового двигателя
10. Скорость, расстояние и прочность шагового двигателя могут быть отрегулированы
11. Скорость конвейерной ленты регулируется
Параметры продукта:
Модель | SD-825S | SD-833 с | SD-839 с |
Применимый журнала размер | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм |
Размер печатной платы | 350*(50-250) мм | 460*(50-330) мм | 535*(50-390) мм |
Масса | 200 кг | 230 кг | 250 кг |

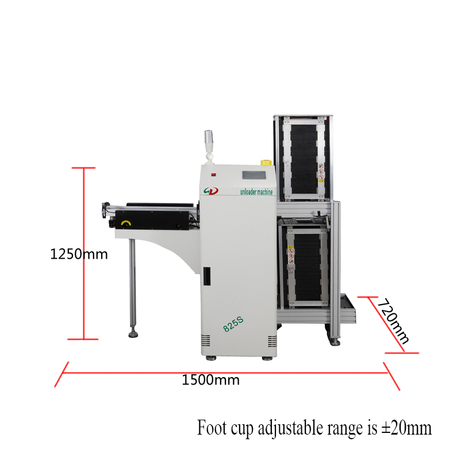

Измерение | 1550 * 720 * 1250 мм | 1800*810*1250 | 2000*880*1250 |
Источник питания | Однофаза 220 В 50/60 Гц | ||
Запуск питания/без нагрузки | 105 Вт | ||
Толщина печатной платы | 0,6-3,0 мм | ||
Расстояние подъема | 10, 20, 30, 40, 50 (мм) могут быть свободно установлены | ||
Воздушное снабжение | 5-6 кг | ||
Фиксированный край | Передний край фиксирован (можно настроить задним краем) можно настроить) | ||
Транспортное направление | L → R (R → L можно настроить) | ||
Транспортная высота | 900 ± 20 мм | ||
Необязательное шаг расстояние | 1 ~ 5 шагов (10 мм шага) | ||
Сопротивление напряжения | Терминал переменного тока на землю 1500 Вк, 1 минута | ||
Среда применения | Окружающая среда без коррозионного газа и пыли | ||
Противоположность | Напряжение шума: 1000vpp-p, ширина импульса 1US, 1 минута | ||
ПЛК | Siemens (указанное устройство управления) | ||
Сенсорный экран | Samkoon 4.3# интеллектуальный сенсорный экран | ||
E Levator Motor | 90W Enhanced Lingyi с тормозным мотором | ||
S Ensor | Японский Omron D61 | ||
U фотоэлектрический | Японский Omron 671 670 | ||
Шаровой винтовой стержень | Тайвань серебро | ||
