Introducción al producto:
(1) Aplicación:

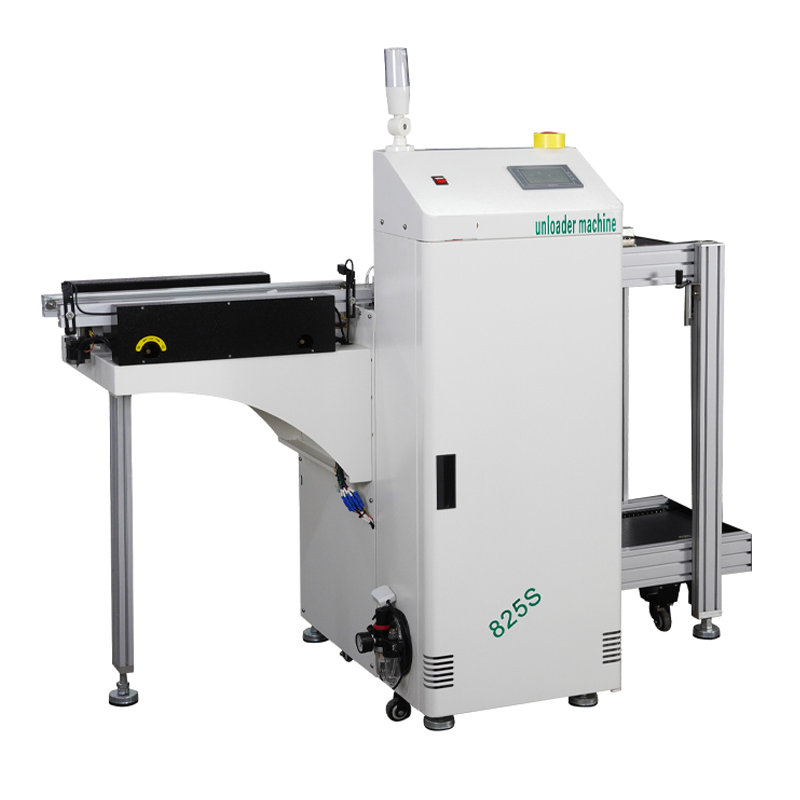

SD-825S/833S/839S SMT Board El descargador automático de PCB se usa principalmente en la parte posterior de la línea de producción SMT para recuperar las placas de PCB de la máquina de impresión de soldadura automática, SMT Pick and Place Machine y otros grupos de equipos en la revista. Tiene la función de la recuperación automática de la junta, que puede ahorrar el costo de la mano de obra, mejorar la eficiencia de producción y aumentar la producción de productos.
(2) Características:
1. Estructura de apariencia: estructura de oro de placa + perfil de aluminio dentro y fuera del marco, el tratamiento de pulverización de la superficie, el color es blanco.
2. Sistema de control de Microcomputador PLC, con trabajo estable y confiable
3. Operación de operación sensible de visualización de pantalla táctil, con la función del diagnóstico automático de fallas, el conveniente diálogo de la máquina de hombres
4. Función de alarma de inmediato de sonido y pantalla táctil y sonido táctil
5. La distancia de elevación del bastidor de materiales se puede establecer de acuerdo con la altura de los componentes de PCB.
6. Con la función de conteo automático, conveniente para las estadísticas de producción.
7. Ruta de aire especial, diseño humanizado para garantizar que la placa de PCB no esté rota, mejore la eficiencia de producción.
8. Compatible con la interfaz SMEMA estándar
9. El dispositivo de alimentación empuja la placa de la PCB con un motor paso a paso
10. La velocidad, la distancia y la resistencia del motor paso a paso se pueden ajustar
11. La velocidad del transporte de la cinta es ajustable
Parámetros del producto:
Modelo | SD-825S | SD-833 S | SD-839 S |
aplicable de la revista Tamaño | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm |
Tamaño de PCB | 350*(50-250) mm | 460*(50-330) mm | 535*(50-390) mm |
Peso | 200 kg | 230 kg | 250 kg |
Dimensión | 1550 * 720 * 1250 mm | 1800*810*1250 | 2000*880*1250 |
Fuente de alimentación | Fase única 220V 50/60Hz | ||
Inicio de alimentación/alimentación sin carga | 105 W | ||
Espesor de la PCB | 0.6-3.0 mm | ||
Distancia de paso de levantamiento | 10, 20, 30, 40, 50 (mm) se pueden configurar libremente | ||
de aire Suministro | 5-6 kg | ||
Borde fijo | Borde delantero fijo (el borde posterior fijo se puede personalizar) | ||
Dirección de transporte | L → R (R → L se puede personalizar) | ||
Altura de transporte | 900 ± 20 mm | ||
Distancia de paso opcional | 1 ~ 5 pasos (distancia de 10 mm) | ||
Resistencia a voltaje | Terminal de CA a tierra 1500VAC, 1 minuto | ||
Entorno de aplicación | Medio ambiente sin gas corrosivo y polvo | ||
Anti-interferencia | Ruido de voltaje: 1000VP-P, ancho de pulso 1US, 1 minuto | ||
SOCIEDAD ANÓNIMA | Siemens (dispositivo de control especificado) | ||
Pantalla táctil | Samkoon 4.3# pantalla táctil inteligente | ||
E Motor de Levator | Lingyi mejorado de 90W con motor de freno | ||
Ssor | Omron D6 japonés1 | ||
U fotoeléctrico | Omron japonés 671 670 | ||
Varilla de tornillo | Plata de Taiwán | ||
