Introduction du produit:
(1) Application:

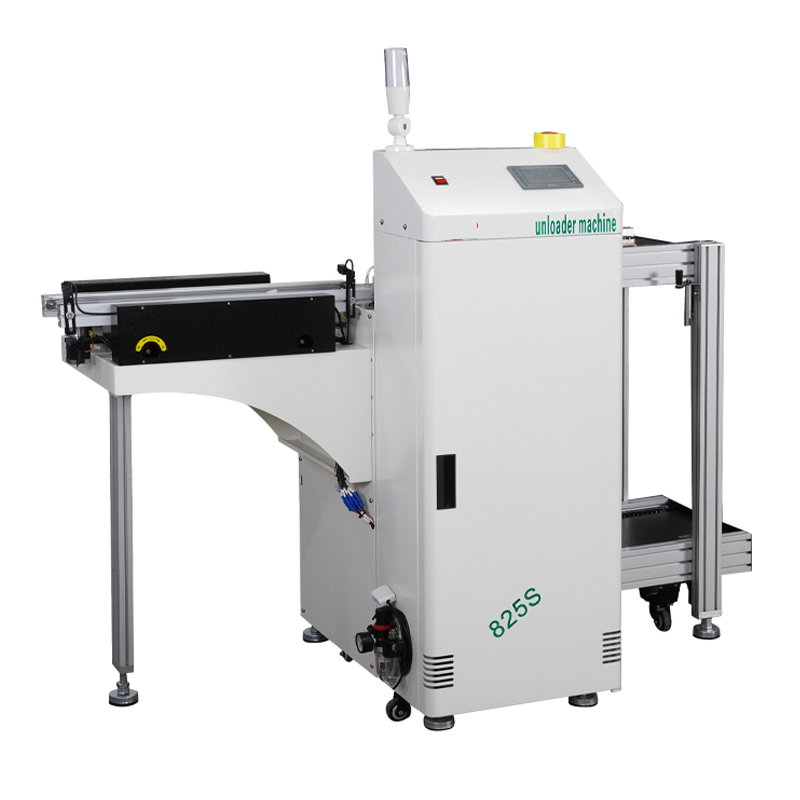

SD-825S / 833S / 839S BANDE SMT Le déchargeur PCB automatique est principalement utilisé à l'arrière de la ligne de production SMT pour récupérer les planches PCB à partir de machine d'impression de soudure automatique, de pick et de place de machine et d'autres groupes d'équipement dans le magazine. Il a la fonction de la récupération automatique des conseils d'administration, ce qui peut permettre d'économiser le coût de la main-d'œuvre, d'améliorer l'efficacité de la production et d'augmenter la production du produit.
(2) Caractéristiques:
1. Structure d'apparence: Structure d'or de plaque + profil en aluminium Dans et hors du cadre, le traitement de pulvérisation de surface, la couleur est blanche.
2. Système de contrôle PLC Micro-ordinateur, avec un travail stable et fiable
3. Fonctionnement de la fonction d'affichage sensible de l'écran tactile, avec la fonction du diagnostic automatique des défauts, dialogue homme-machine pratique
4. Fonction d'alarme d'invite multiples et légère et touche et tactile
5. La distance de levage du rack de matériau peut être réglée en fonction de la hauteur des composants PCB.
6. Avec la fonction de comptage automatique, pratique pour les statistiques de production.
7. Path aérien spécial, conception humanisée pour s'assurer que la carte PCB n'est pas brisée, améliore l'efficacité de la production.
8. Compatible avec l'interface SMEMA standard
9. Le périphérique d'alimentation pousse la carte PCB avec un moteur pas à pas
10. La vitesse, la distance et la résistance du moteur pas à pas peuvent être ajustées
11. La vitesse de courroie du convoyeur est réglable
Paramètres du produit:
Modèle | SD-825 | SD-833 S | SD-839 S |
applicable de magazine Taille | 355 * 320 * 563 mm | 460 * 400 * 563 mm | 535 * 460 * 570 mm |
Taille du PCB | 350 * (50-250) mm | 460 * (50-330) mm | 535 * (50-390) mm |
Poids | 200 kg | 230 kg | 250 kg |
Dimension | 1550 * 720 * 1250 mm | 1800 * 810 * 1250 | 2000 * 880 * 1250 |
Alimentation électrique | 220V monophasé 50 / 60Hz | ||
PUISSANCE DE LIGNEMENT | 105 W | ||
Épaisseur de PCB | 0,6-3,0 mm | ||
Distance de pas de levage | 10, 20, 30, 40, 50 (mm) peuvent être définis librement | ||
aérienne Alimentation | 5-6 kg | ||
Bord fixe | Le bord avant fixe (le bord arrière fixe peut être personnalisé) | ||
Direction de transport | L → R (R → L peut être personnalisé) | ||
Hauteur du transport | 900 ± 20 mm | ||
Distance d'étape facultative | 1 ~ 5 étapes (distance de 10 mm) | ||
Résistance à la tension | Terminal AC au sol 1500vac, 1 minute | ||
Environnement d'application | Environnement sans gaz et poussière corrosifs | ||
Anti-interférence | Bruit de tension: 1000vp-p, largeur d'impulsion 1us, 1 minute | ||
CLu | Siemens (dispositif de contrôle spécifié) | ||
Écran tactile | Samkoon 4.3 # écran tactile intelligent | ||
E Levator Motor | 90W Lingyi amélioré avec moteur de freinage | ||
S ENSOR | Omron japonais D61 | ||
U photoélectrique | Omron japonais 671 670 | ||
Tige de vis à bille | Taïwan Silver | ||
