Роль температурных кривых пайки оплавлением в процессах поверхностного монтажа

Роль пайки оплавлением в процессах поверхностного монтажа Кривые температуры

Температурные кривые пайки оплавлением играют решающую роль в процессах SMT, точно контролируя изменения температуры на каждом этапе, чтобы обеспечить качество и надежность. Основные функции и технические ключевые моменты заключаются в следующем:

1. Основные функции температурных кривых

Обеспечение качества

Оптимизация процессов плавления и смачивания припоя для предотвращения таких дефектов, как перемычки, холодная пайка и неполная пайка.

Контроль термических напряжений в зоне предварительного нагрева для предотвращения растрескивания компонентов или деформации печатной платы (скорость повышения температуры ≤ 3°C/с).

Быстрозатвердевающие паяные соединения в зоне охлаждения (скорость охлаждения 1–4°C/с) для уменьшения окисления и укрупнения зерна.

Повышение эффективности производства и доходности

Зона постоянной температуры (120–160°C) уравновешивает общую температуру печатной платы, устраняя такие дефекты, как эффекты «стояния» и «затекания».

Пиковая температура и продолжительность пребывания в зоне оплавления (например, 230°C/30-60 секунд) обеспечивают плотность слоя сплава паяного соединения.

‌Защита компонентов и подложек

Избегайте повреждения термочувствительных компонентов из-за перегрева (например, выхода из строя конденсатора из-за температуры, превышающей 230°C).

Испарение растворителя и активация флюса в зоне предварительного нагрева удаляют оксид с колодок.

II. Ключевые моменты для оптимизации процесса

Принципы построения кривой:

Наклон зоны охлаждения должен быть зеркально-симметричен зоне оплавления для обеспечения плотной структуры паяного соединения.

Используйте термопары для измерения нескольких точек и калибровки поперечной разницы температур (должна составлять ≤±2°C).

Предотвращение дефектов:

Слишком быстрый предварительный нагрев → шарики припоя; слишком медленно → окисление; недостаточное оплавление → холодная пайка; слишком медленное охлаждение → потемневшие паяные соединения.

Двусторонние платы необходимо сваривать отдельно, чтобы избежать вторичного теплового повреждения.

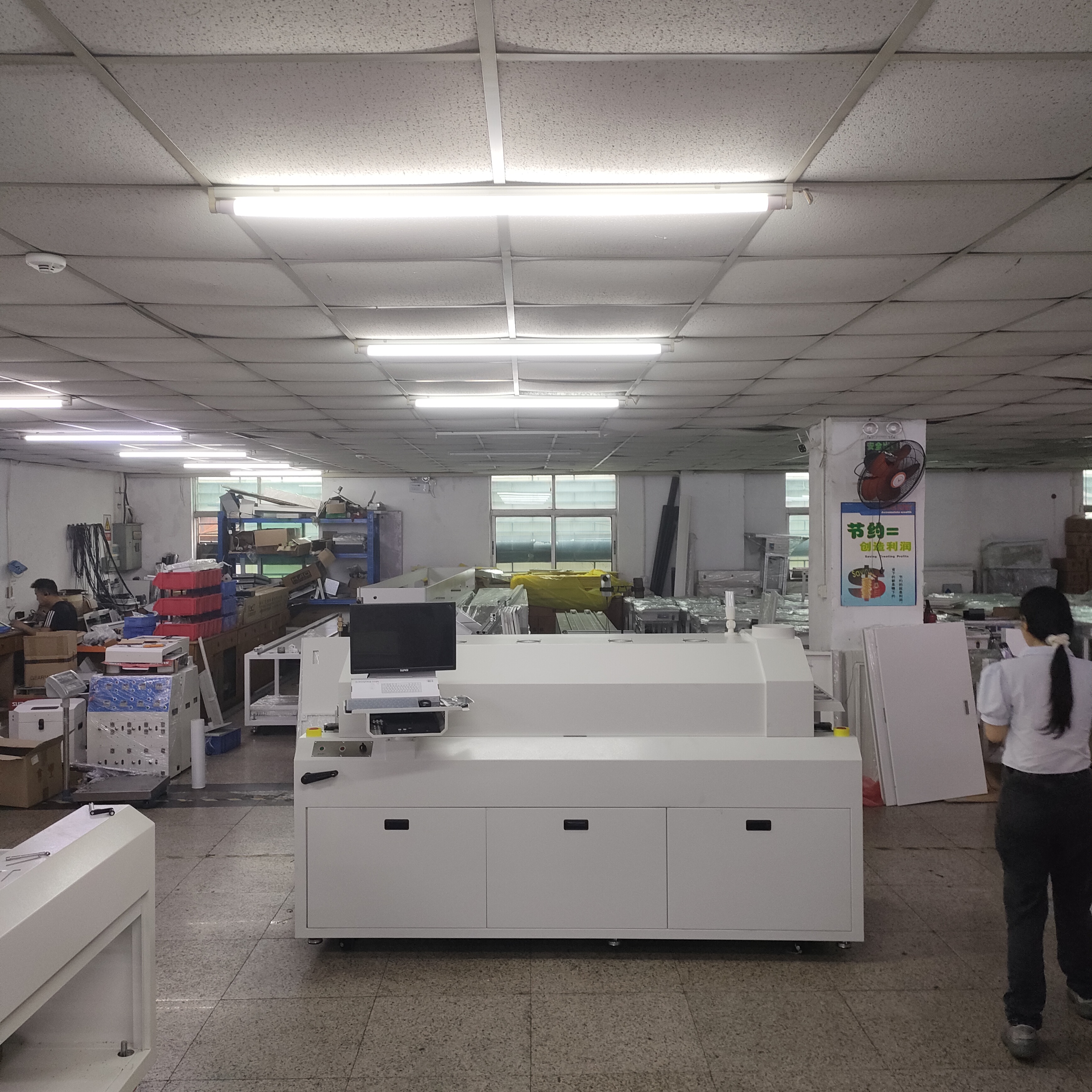

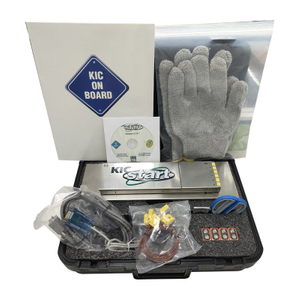

Температурная кривая пайки оплавлением является решающим фактором для выхода SMT и должна динамически корректироваться в зависимости от характеристик паяльной пасты, количества слоев печатной платы и расположения компонентов, а также постоянно проверяться с помощью тестера температуры печи.
