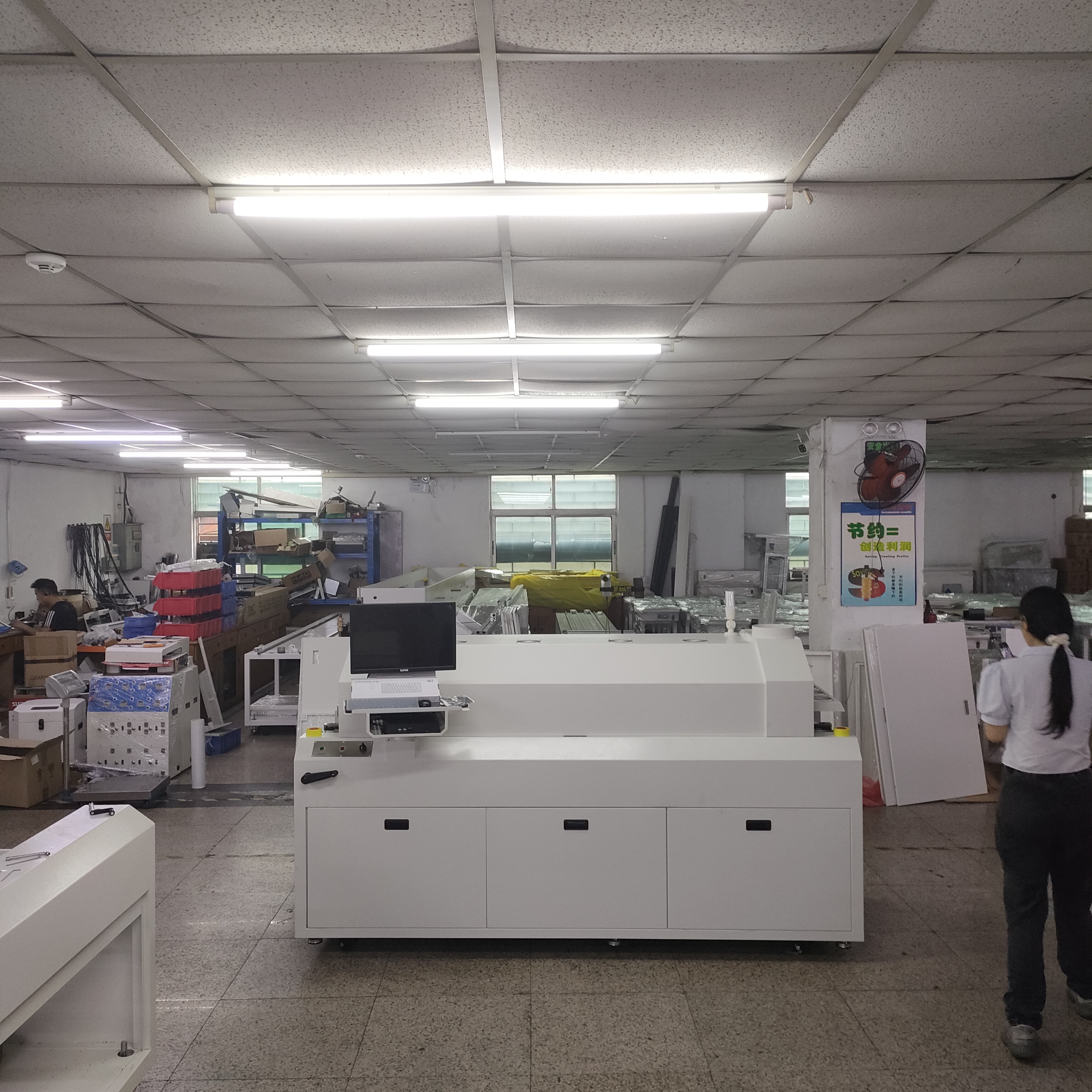

Le rôle des courbes de température de soudage par refusion dans les processus SMT

Le rôle de Courbes de température de soudage par refusion dans les processus SMT

Les courbes de température de soudage par refusion jouent un rôle crucial dans les processus SMT en contrôlant avec précision les changements de température à chaque étape pour garantir la qualité et la fiabilité. Les fonctions principales et les points clés techniques sont les suivants :

1. Fonctions essentielles des courbes de température

Assurer la qualité

Optimisation des processus de fusion et de mouillage des soudures pour éviter les défauts tels que les pontages, le brasage à froid et le brasage incomplet.

Contrôle des contraintes thermiques dans la zone de préchauffage pour éviter la fissuration des composants ou la déformation du PCB (vitesse de montée en température ≤ 3°C/s).

Joints de soudure à solidification rapide dans la zone de refroidissement (vitesse de refroidissement de 1 à 4 °C/s) pour réduire l'oxydation et le grossissement des grains.

Améliorer l'efficacité de la production et le taux de rendement

La zone à température constante (120-160°C) équilibre la température globale du PCB, éliminant les défauts tels que les effets de « maintien » et de « mèche ».

La température maximale et la durée dans la zone de refusion (par exemple 230 °C/30 à 60 secondes) garantissent la densité de la couche d'alliage du joint de soudure.

‌Protéger les composants et les substrats

Évitez les dommages causés par la surchauffe des composants sensibles à la chaleur (par exemple, panne de condensateur due à des températures supérieures à 230 °C).

L'évaporation du solvant et l'activation du flux dans la zone de préchauffage éliminent l'oxyde des tampons.

II. Points clés pour l’optimisation des processus

Principes de conception des courbes :

La pente de la zone de refroidissement doit être symétrique par rapport à la zone de refusion pour garantir une structure de joint de soudure dense.

Utilisez des thermocouples pour mesurer plusieurs points et calibrer les différences de température latérales (doit être ≤ ± 2 °C).

Prévention des défauts :

Préchauffage trop rapide → billes de soudure ; trop lent → oxydation ; refusion insuffisante → joints de soudure à froid ; refroidissement trop lent → joints de soudure assombris.

Les panneaux double face doivent être soudés séparément pour éviter les dommages causés par la chaleur secondaire.

La courbe de température de brasage par refusion est un facteur décisif pour le rendement SMT et doit être ajustée dynamiquement en fonction des caractéristiques de la pâte à souder, du nombre de couches de PCB et de la disposition des composants, et validée en permanence à l'aide d'un testeur de température de four.
